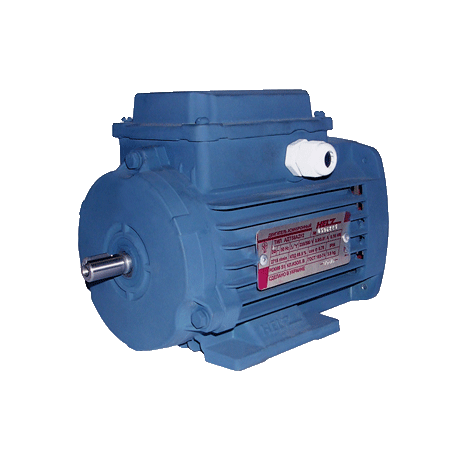

Асинхронный трехфазный электродвигатель
АИР90L4 2.2 кВт 1500 об, c привязкой мощности к габаритным размерам по ГОСТ стандарту, предназначен для подключения к трехфазной сети переменного тока напряжением 380В или однофазной на 220В (с использованием конденсаторов).
По лапам | ||||
b10 |
l10 |
b16 |
l17 |
h10 |
140 |
125 |
12 |
12 |
10 |
b10 - поперечное межосевое расстояние отверстий лап |
По валу | |||||
b1 |
h1 |
d1 |
h5 |
h |
l1 |
8 |
7 |
24 |
27 |
90 |
50 |
b1 - ширина шпонки h1 - высота шпонки d1 - диаметр вала h5 - толщина вала с учетом шпоночного паза h - высота вала (габарит) l1 - длина присоединительной части вала |
По корпусу | |||
l30 |
h31 |
b30 |
l31 |
337 |
230 |
180 |
56 |
l30 - длина h31 - высота до крышки борно b30 - диаметр корпуса l31 - расстояние до крепления на лапах |
По фланцу | |||||
d24 |
l21 |
d25 |
l20 |
d20 |
d22 |
250 |
12 |
180 |
4 |
215 |
15 |
d24 - диаметр фланца l21 - диаметр фланца d25 - диаметр привалочного торца фланца l20 - ширина привалочного торца фланца d20 - межосевой диаметр отверстий фланца d22 - диаметр отверстий фланца |
Характеристики
Основные | |
---|---|
Вес | 18.6 кг |
Мощность | 2.2 кВт |
Габаритные размеры | |
Диаметр вала | 24 мм |
Пользовательские характеристики | |
Мощность, кВт | 2.2 |
Обороты, об/мин | 1500 |
Номинальный ток Iн, А | н/д |
Класс защиты | IP 54 |
Вес, кг | 18.6 |
Высота вала, мм | 90 |
Кратность пускового тока Iп/Iн, А | 6 |
Коэффициент мощности, Соs ф | 0.82 |
Кратность пускового момента Мп/Мн | 2 |
Кратность максимального момента Mmax/Мн | 2.3 |
Диаметр вала, мм | 24 |
Входное напряжение, В | 220/380 |
КПД, % | 81.5 |
Стандарт по габаритам и мощности | Российский ГОСТ Р 51689-2000 |
Модель | АИР |
Информация для заказа
- Цена: 75 000 ₸
