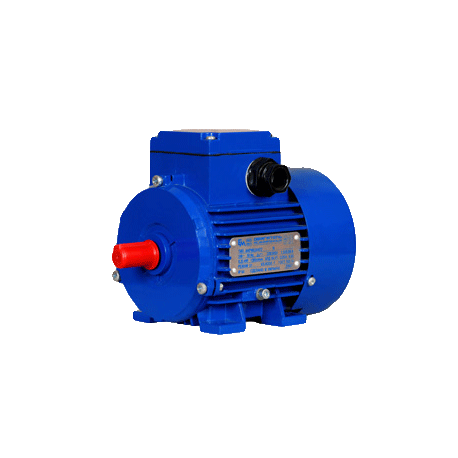

Электродвигатель АИР80А4 1,1 квт 1500 об мин трехфазный
Электродвигатель АИР80А4 1,1 квт 1500 об мин трехфазныйВ наличии
34 000 Тг.
Описание
Асинхронный трехфазный электродвигатель
АИР80А4 1.1 кВт 1500 об/мин c привязкой мощности к габаритным размерам по ГОСТ стандарту, предназначен для подключения к трехфазной сети переменного тока напряжением 380В или однофазной на 220В (с использованием конденсаторов).
| По лапам | ||||
|
b10 |
l10 |
b16 |
l17 |
h10 |
|
125 |
100 |
12 |
10 |
9 |
|
b10 - поперечное межосевое расстояние отверстий лап |
||||
| По валу | |||||
|
b1 |
h1 |
d1 |
h5 |
h |
l1 |
|
6 |
6 |
22 |
24.5 |
80 |
50 |
| b1 - ширина шпонки h1 - высота шпонки d1 - диаметр вала h5 - толщина вала с учетом шпоночного паза h - высота вала (габарит) l1 - длина присоединительной части вала |
|||||
| По корпусу | |||
|
l30 |
h31 |
b30 |
l31 |
|
296.5 |
204.5 |
180 |
50 |
| l30 - длина h31 - высота до крышки борно b30 - диаметр корпуса l31 - расстояние до крепления на лапах |
|||
| По фланцу | |||||
|
d24 |
l21 |
d25 |
l20 |
d20 |
d22 |
|
200 |
10 |
130 |
3.5 |
165 |
12 |
| d24 - диаметр фланца l21 - диаметр фланца d25 - диаметр привалочного торца фланца l20 - ширина привалочного торца фланца d20 - межосевой диаметр отверстий фланца d22 - диаметр отверстий фланца |
|||||
Характеристики
| Основные | |
|---|---|
| Вес | 11.9 кг |
| Мощность | 1.1 кВт |
| Габаритные размеры | |
| Диаметр вала | 22 мм |
| Пользовательские характеристики | |
| Мощность, кВт | 1.1 |
| Обороты, об/мин | 1500 |
| Номинальный ток Iн, А | н/д |
| Класс защиты | IP 54 |
| Вес, кг | 11.9 |
| Высота вала, мм | 80 |
| Кратность пускового тока Iп/Iн, А | 5 |
| Коэффициент мощности, Соs ф | н/д |
| Кратность пускового момента Мп/Мн | 2.4 |
| Кратность максимального момента Mmax/Мн | 2.3 |
| Диаметр вала, мм | 22 |
| Входное напряжение, В | 220/380 |
| КПД, % | н/д |
| Стандарт по габаритам и мощности | Российский ГОСТ Р 51689-2000 |
| Модель | АИР |
Информация для заказа
- Цена: 34 000 Тг.
