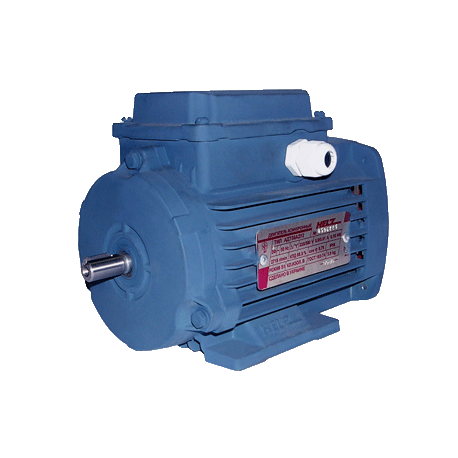

Электродвигатель АИР63В4 0,37 квт 1500 об/мин ВЗГ
45 000 ₸
- В наличии
- +7 (701) 747-77-97Электродвигатели
- +7 (701) 263-33-29Электродвигатели
Взрывозащищенный электродвигатель
Взрывозащищенный трехфазный асинхронный, предназначен для эксплуатации во взрывоопасных зонах помещений и наружных установок
АИР63В4 асинхронный трехфазный электродвигатель 0.37 кВт 1500 об/мин короткозамкнутый ротор, c привязкой мощности к габаритным размерам по ГОСТ стандарту, предназначен для подключения к трехфазной сети переменного тока напряжением 380В или однофазной на 220В (с использованием конденсаторов).
Габаритно-присоединительные размеры.
| b10 | l10 | b16 | l17 | h10 |
|---|---|---|---|---|
| 100 | 80 | 10 | 7 | 8 |
b10 - поперечное межосевое расстояние отверстий лап
l10 - продольное межосевое расстояние отверстий лап
b16 - ширина отверстий на лапах
l17 - толщина отверстий на лапах
h10 - толщина лап
b10 - поперечное межосевое расстояние отверстий лап
| b1 | h1 | d1 | h5 | h | l1 |
|---|---|---|---|---|---|
| 5 | 5 | 14 | 16 | 63 | 30 |
b1 - ширина шпонки
h1 - высота шпонки
d1 - диаметр вала
h5 - толщина вала с учетом шпоночного паза
h - высота вала (габарит)
l1 - длина присоединительной части вала
| l30 | h31 | d30 | l31 |
|---|---|---|---|
| 237 | 161 | 110 | 40 |
l30 - длина
h31 - высота до крышки борно
d30 - диаметр корпуса
l31 - расстояние до крепления на лапах
| d24 | l21 | d25 | l20 | d20 | d22 |
|---|---|---|---|---|---|
| 160 | 10 | 110 | 3.5 | 130 | 10 |
d24 - диаметр фланца
l21 - диаметр фланца
d25 - диаметр привалочного торца фланца
l20 - ширина привалочного торца фланца
d20 - межосевой диаметр отверстий фланца
d22 - диаметр отверстий фланца
| Габаритные размеры | |
|---|---|
| Диаметр вала | 14 мм |
| Основные | |
| Производитель | АиР |
| Мощность | 0.37 кВт |
| Вес | 6.6 кг |
| Пользовательские характеристики | |
| Мощность, кВт | 0.37 |
| Обороты, об/мин | 1500 |
| Номинальный ток Iн, А | н/д |
| Класс защиты | IP 54 |
| Вес, кг | 6.6 |
| Высота вала, мм | 63 |
| Кратность пускового тока Iп/Iн, А | 4 |
| Коэффициент мощности, Соs ф | 0.7 |
| Кратность пускового момента Мп/Мн | 2.5 |
| Кратность максимального момента Mmax/Мн | 2.5 |
| Диаметр вала, мм | 14 |
| Входное напряжение, В | 220/380 |
| КПД, % | 69 |
| Стандарт по габаритам и мощности | Российский ГОСТ Р 51689-2000 |
| Модель | АИР |
- Цена: 45 000 ₸
