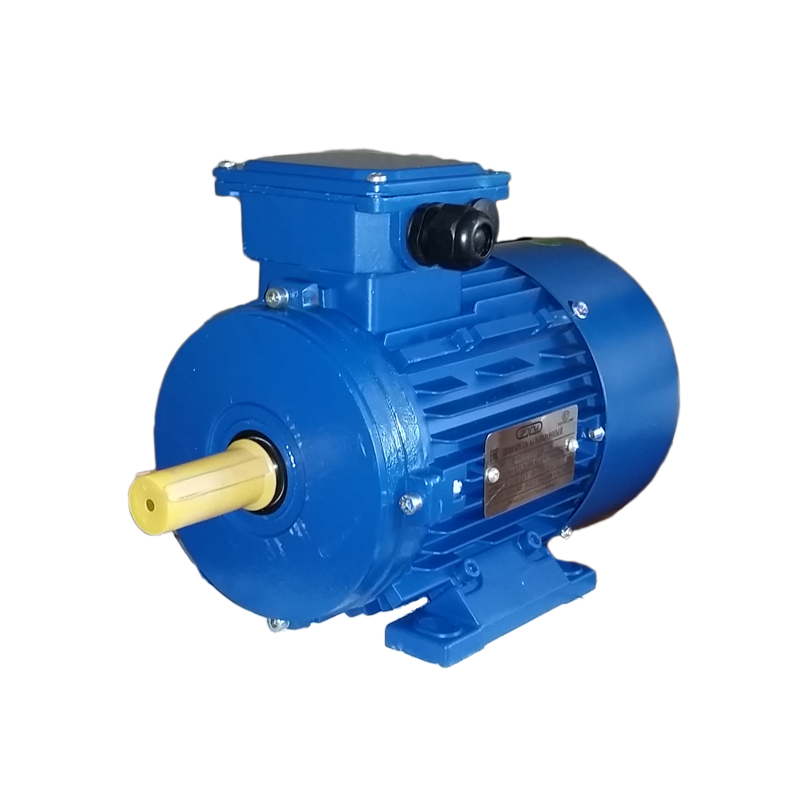

Электродвигатель АИР180S2 22 кВт 3000 об мин трехфазный
340 000 ₸
- В наличии
Электродвигатель АИР180S2 22 кВт 3000 об мин трехфазныйВ наличии
340 000 ₸
+77017477797
- +7 (701) 747-77-97Электродвигатели
- +7 (701) 263-33-29Электродвигатели
возврат товара в течение 14 дней по договоренности
Асинхронный трехфазный электродвигатель
АИР180S2 22 кВт 3000 об/мин c привязкой мощности к габаритным размерам по ГОСТ стандарту, предназначен для подключения к трехфазной сети переменного тока напряжением 380В или 660В

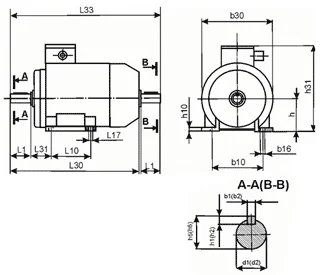

Габаритно-присоединительные размеры.
| По лапам | ||||
|
b10 |
l10 |
b16 |
l17 |
h10 |
|
279 |
203 |
20 |
15 |
20 |
|
b10 - поперечное межосевое расстояние отверстий лап |
||||
| По валу | |||||
|
b1 |
h1 |
d1 |
h5 |
h |
l1 |
|
14 |
9 |
48 |
51,5 |
180 |
110 |
| b1 - ширина шпонки h1 - высота шпонки d1 - диаметр вала h5 - толщина вала с учетом шпоночного паза h - высота вала (габарит) l1 - длина присоединительной части вала |
|||||
| По корпусу | |||
|
l30 |
h31 |
b30 |
l31 |
|
700 |
445 |
375 |
121 |
| l30 - длина h31 - высота до крышки борно b30 - диаметр корпуса l31 - расстояние до крепления на лапах |
|||
| По фланцу | |||||
|
d24 |
l21 |
d25 |
l20 |
d20 |
d22 |
|
400 |
15 |
300 |
5 |
350 |
19 |
| d24 - диаметр фланца l21 - диаметр фланца d25 - диаметр привалочного торца фланца l20 - ширина привалочного торца фланца d20 - межосевой диаметр отверстий фланца d22 - диаметр отверстий фланца |
|||||
Характеристики
| Габаритные размеры | |
|---|---|
| Диаметр вала | 48 мм |
| Основные | |
| Производитель | АиР |
| Тип двигателя | Асинхронные |
| Мощность | 22 кВт |
| Вес | 118.9 кг |
| Пользовательские характеристики | |
| Мощность, кВт | 22 |
| Обороты, об/мин | 3000 |
| Номинальный ток Iн, А | н/д |
| Класс защиты | IP 54 |
| Вес, кг | 118.9 |
| Высота вала, мм | 180 |
| Кратность пускового тока Iп/Iн, А | 7 |
| Коэффициент мощности, Соs ф | 0.88 |
| Кратность пускового момента Мп/Мн | 2.2 |
| Кратность максимального момента Mmax/Мн | 2.9 |
| Диаметр вала, мм | 48 |
| Входное напряжение, В | 0.57895 |
| КПД, % | 90.5 |
| Стандарт по габаритам и мощности | Российский ГОСТ Р 51689-2000 |
| Модель | АИР |
Информация для заказа
- Цена: 340 000 ₸
